Trosolwg

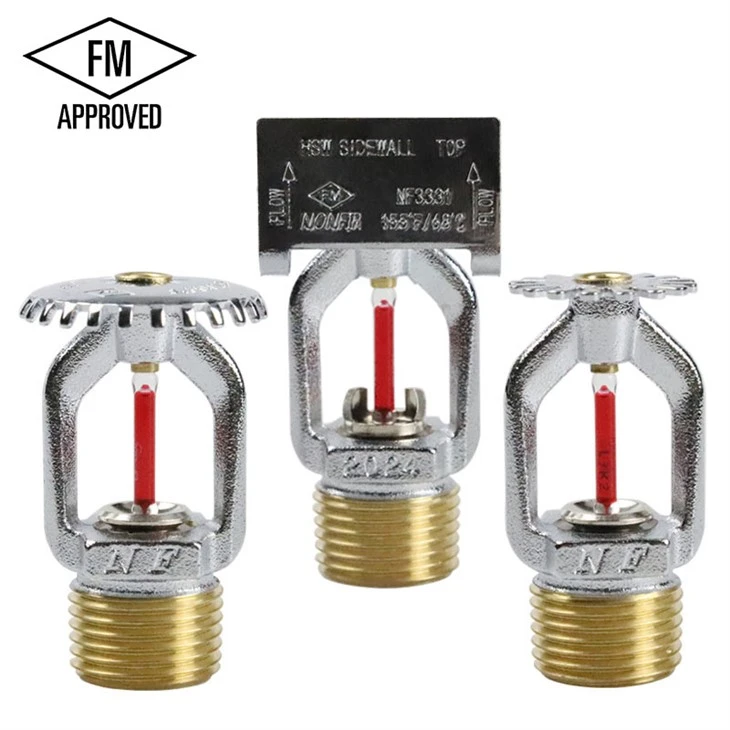

Mae'r taenellwr wal ochr ymateb cyflym a gymeradwywyd gan FM yn ddyfais atal tân wedi'i gosod ar y wal sydd wedi'i dylunio i ollwng dŵr yn llorweddol mewn ardaloedd lle mae pibellau nenfwd uwchben yn cael eu rhwystro neu eu cyfyngu gan waith pibelli HVAC, trawstiau strwythurol, neu nenfydau pensaernïol.
Manylebau Technegol
|
Eitem |
Manyleb |
|
Corff Taenellwr |
Aloi pres ffug C37700; cryfder tynnol Yn fwy na neu'n hafal i 360 MPa |
|
Elfen Thermol |
Bwlb JOB® Thermo-3mm; Almaeneg-gwneud; RTI Llai na neu'n hafal i 30 (m·s)½ |
|
Sêl Ddŵr |
Beryllium-golchwr sbring copr gyda ffilm PTFE dwy ochr |
|
Deflector |
Wedi'i stampio C26000 pres; Dosbarthiad dŵr llorweddol 180 gradd |
|
Gorffen Arwyneb |
Chrome 8–12 µm / polyester gwyn 60–80 µm; chwistrell halen Yn fwy na neu'n hafal i 200 h |
|
K-Ffactor |
K5.6 GPM/psi½ (80.6 L/mun/bar½); goddefgarwch rhyddhau ±3% |
|
Cysylltiad |
1/2" CNPT neu R 1/2" BSPT; -edau wedi'u peiriannu gan CNC |
|
Graddfa Pwysau |
175 PSI (12.1 Bar) pwysau gweithio; 500 PSI (34.5 Bar) pwysau prawf |
|
Tymheredd ac Ymateb |
bwlb oren 135 gradd F/57 gradd; bwlb coch 155 gradd F/68 gradd; RTI Llai na neu'n hafal i 30 |
|
Dimensiynau a Llif |
62 × 34 mm; 172 g; isafswm rhyddhau 15.0 GPM ar 7.13 PSI |
Cwmpas a Gosod
Ardal Gwarchod:Yn cwmpasu hyd at 16 tr × 18 tr (288 tr. sg. / 26.8 m²) y pen i leihau gosodiadau peipiau gofynnol a chyfanswm cyfrif pennau.
Safle Mowntio:Mae Deflector yn gosod 4 i 6 modfedd (102-152 mm) o dan y nenfwd ac yn gyfochrog â waliau fertigol.
Torque Gosod:Mae angen wrench safonol 1/2" wedi'i dynhau i 14-20 tr- pwys (19-27 N·m) i atal difrod i'r edau.
Addasiad Escutcheon:Yn derbyn dwy -escutcheons cilfachog addasadwy sy'n darparu goddefgarwch dyfnder 1/2" (12.7 mm) ar gyfer aliniad drywall.
Sicrwydd Ansawdd
Mae pob uned yn cael prawf pwysedd hydrostatig 500 PSI (34.5 Bar) awtomataidd am 3 eiliad cyn pacio.
Mae ingotau aloi copr amrwd yn cael eu gwirio gan sbectrometreg allyriadau optegol (OES) cyn gofannu oer.
Mae samplau ar hap yn cael eu profi trwy drochi bath ar gyfradd o bum uned fesul 1,000 i wirio gweithrediad thermol o fewn goddefiant o ±3%.
Mae castiau'n cael eu profi mewn swp i wrthsefyll llwythi ffrâm statig sy'n fwy na 3,500 pwys (15.5 kN).
Telerau Masnachol
MOQ:2,000 o unedau ar gyfer gorffeniad crôm; 5,000 o unedau ar gyfer gorffeniadau polyester arferol neu frandio preifat.
Amser Arweiniol:Capasiti ffatri misol o 250,000 o bennau; archebion safonol yn cael eu hanfon mewn 15 i 20 diwrnod calendr o gadarnhad PO.
Pecynnu Allforio:50 darn fesul hambwrdd plastig, 200 darn fesul-carton wal allanol dwbl, 9,600 darn fesul paled.
Telerau Cludo:Safon FOB Qingdao/Shanghai, porthladdoedd cyrchfan CIF, neu DDP i warysau Ewropeaidd a Gogledd America.
Label Preifat:Ysgythriad corff laser wedi'i deilwra, cartonau allanol wedi'u brandio, codau bar wedi'u teilwra, a thaflenni gosod lleol.
Cymeradwyaeth a Chydymffurfiaeth FM
Rhestriad Dosbarth FM 2000:Wedi'i restru o dan Gyfres NONFIR NF3331/NF3351 yn y Canllaw Cymeradwyo FM ar gyfer deiliadaethau Grŵp 1 Perygl Ysgafn a Chyffredin.
Aliniad Safonol NFPA:Yn cydymffurfio'n llawn â safonau NFPA 13, 13R, a 13D i atal gwrthod adolygiad dylunio AHJ lleol.
Parhad Archwilio Cyfleuster:Yn amodol ar archwiliadau ffatri FM chwarterol dirybudd.
Dogfennaeth Cludo:EN 10204 3.1 Mae Adroddiadau Prawf Deunydd (MTR) a Thystysgrifau Cydymffurfiaeth (CoC) yn cael eu cludo gyda phob swp allforio.
FAQ
C: A yw'r golchwr gwanwyn copr beryllium-yn cydymffurfio â rheoliadau RoHS a REACH ar gyfer cludo nwyddau i Ewrop a Gogledd America?
A: Ydy, mae'r cynnwys copr beryllium o fewn terfynau eithrio RoHS 2011/65/EU ar gyfer diogelwch -ffynhonnau mecanyddol hanfodol, a darperir datganiad REACH SVHC ar gyfer gorchmynion DDP yr UE a Gogledd America.
C: Pa gyfnod gwarant sy'n berthnasol i'r model chwistrellu wal ochr hwn?
A: Mae gan y model hwn warant gwneuthurwr 36 mis yn erbyn diffygion deunydd a gweithgynhyrchu, yn ychwanegol at ei fywyd gwasanaeth 50 mlynedd wedi'i ddylunio o dan ofynion profi maes NFPA 25.
C: A yw goddefgarwch rhyddhau ffactor ± 3% K- a goddefgarwch actifadu thermol ±3% yr un fanyleb?
A: Na, mae'r rhain yn ddau oddefiant ar wahân: mae goddefgarwch ffactor ± 3% K- yn rheoli cysondeb cyfaint llif dŵr, tra bod goddefgarwch thermol ± 3% yn rheoli pa mor union y mae'r bwlb yn actifadu ar ei dymheredd graddedig.
C: Beth yw'r isafswm trwch wal neu fylchau gre sydd eu hangen ar gyfer gosod chwistrellwyr wal ochr yn iawn?
A: Mae gosodiad safonol yn gofyn am isafswm dyfnder ceudod wal o 3.5 modfedd (89mm) i ddarparu ar gyfer y corff chwistrellu a gosod llinell gangen y tu ôl i adeiladwaith drywall safonol.
C: Sut y dylid storio'r chwistrellwr cyn ei osod?
A: Dylai chwistrellwyr aros yn eu pecyn amddiffynnol gwreiddiol a chael eu storio mewn amgylchedd glân, sych wedi'i ddiogelu rhag effaith fecanyddol, halogiad ac amlygiad cyrydol.
